Karnasch HSS TIN Schweisspunktfräser
mit TOP Ausstattung , Ausdruckfeder, kontermutter etc.
mit Auswechselbaren Köpfen !! von 6- 25 mm
Bitte Beachten , man benötigt für den einsatz den halter und den fräser!
von 6-20mm halter 1
von 21-25mm halter 2
PRODUKTDETAILS:

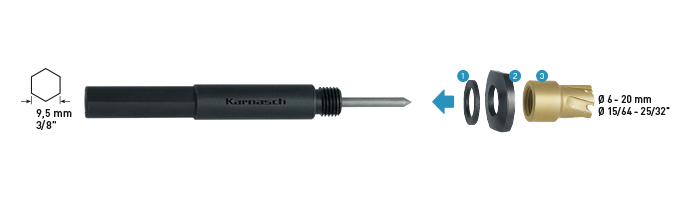

Halter für Lochsäge MINI-CUT, Ø 6-20 mm.
Sechskantschaft 9,5 mm
Halter für Lochsäge MINI-CUT, Ø 21-25 mm.
Sechskantschaft 12,7 mm
Dieser Halter wird komplett mit allen flachen Unterleg- (1) und konkaven Distanzscheiben (2) geliefert.
ANWENDUNG:
|
a. Das Werkstück ankörnen. Es ist wichtig mit dem Körner einen starken Körnerpunkt zu setzen (speziell bei Handmaschinen).
b. Setzen Sie den Auswerferstift 1 genau in die Mitte des starken Körnerpunktes an. Zu Beginn des Bohrprozesses wenig Druck (Vorschub) verwenden, bis die Lochsäge ca. 0,5 mm Schnitttiefe erreicht hat. Der Bohrer hat sich nun selbst zentriert. Der Vorschub kann erhöht werden.
c. Eine Auswurffeder 2 im Schaft erzeugt Druck auf dem Auswerferstift 1.
d. Zum Einstellen der Schnitttiefe und Federdruck auf dem Auswerferstift drehen Sie die Imbusschraube mit dem Imbusschlüssel 3 im Uhrzeigersinn..
e. Der Auswerferstift 1 wirft den Kern 4 nach dem Durchbohren aus. |
HSS-M2-Lochsäge MINI-CUT, TIN-GOLD-beschichtet
PRODUKTDETAILS:

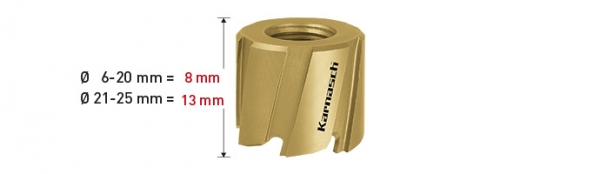

Die „MINI-CUT“ HSS+TIN beschichteten Lochsägen und Schweißpunktfräser sind bereits ab Ø 6 mm für handgeführte Maschinen und Akku-Bohrmaschinen erhältlich. Für eine wesentliche Erhöhung der Standzeit auch bei Trockenbearbeitung (ohne/wenig Kühlung) erhält jede "MINI-CUT" unsere bewährte TIN-GOLD Beschichtung. Die dünne Schnittbreite von nur 2,3mm erzeugt wenig Schnittdruck, vermeidet eine Verformung der Bleche und ist somit das ideale Bohrwerkzeug für Elektriker, Sanitär- und Heizungsbauer, Blechbearbeitung, Wartungsinstallationen und vieles mehr. Die „MINI-CUT“ Lochsägen für extrem schnelle, saubere und nahezu gratfreie Bohrungen in dünnsten Blechen und Platten bis 13mm Stärke bei einem Durchmesser von 6 – 25mm.
EIGENSCHAFTEN:
Durch dünne Schnittbreite von nur 2,3 mm:
- Sehr wenig Schnittdruck für lange Lebensdauer bei Arbeiten mit Akku-Bohrmaschinen
- Keine Verformung dünner Bleche
